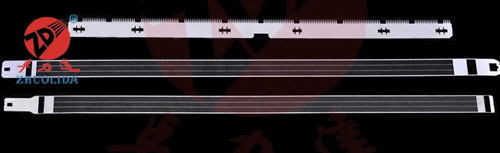

梳形電極針精密零部件化學蝕刻加工的核心優勢

1. 高精度與高可靠性

化學蝕刻工藝通過精確控制蝕刻速率與側壁垂直度，使梳形電極針能夠深入0.2mm間距的BGA芯片焊盤，實現亞微米級定位。在晶圓測試階段，高密度梳形電極針陣列通過蝕刻加工集成數千支引腳，可同時對晶圓上數百個芯片裸片進行并行測試，將檢測誤差率嚴格控制在0.005%以下，為芯片良品率提供堅實保障。

2. 復雜結構加工能力

針對3D堆疊芯片的測試需求，化學蝕刻可制造出Z軸高度差達0.3mm的異形梳形電極針。例如，某型用于系統級封裝（SiP）的梳形電極針，通過分級蝕刻工藝集成多層導電層與絕緣層，使電極針能夠同時連接多個芯片，解決傳統引線框架無法觸及深層電路的問題。此外，蝕刻工藝可加工最小線寬0.02mm的密集微孔，滿足高頻通信需求。

3. 高效率與低成本優勢

化學蝕刻采用無模具制造模式，新品開發周期從傳統工藝的2-3個月縮短至3天，顯著降低研發成本。以年產量100萬支梳形電極針計算，蝕刻工藝使單支綜合成本降低至沖壓工藝的45%，且良品率提升至99.8%。此外，蝕刻工藝省去了沖壓所需的磨具費用，首次投資費用降低至沖制模具費用的1%-2%。

4. 工藝兼容性與集成性

化學蝕刻可與光刻、蒸發、濺射等工藝無縫銜接，實現梳形電極針的多層結構與多功能性。例如，在5G高頻梳形電極針制造中，蝕刻工藝與原子層沉積（ALD）技術結合，在電極針表面形成0.005μm厚的氮化鉭阻抗匹配層，使電極針工作頻率提升至15GHz，同時將插入損耗降低至0.15dB/cm。此外，蝕刻工藝可集成鍍鎳、鍍金等表面處理，提升電極針的耐腐蝕性與導電性。

5. 綠色制造與可持續發展

現代化學蝕刻工藝采用封閉式溶液循環系統，廢液回收率達95%以上。通過添加絡合劑，可將重金屬離子濃度降低至排放標準的1/20。某生產線實測數據顯示，單支梳形電極針生產用水量較沖壓工藝減少75%，碳排放降低60%，符合全球環保趨勢。

應用前景與市場趨勢

隨著5G通信、人工智能、新能源汽車等產業的快速發展，對高精度梳形電極針的需求持續增長。預計到2026年，全球蝕刻梳形電極針市場規模將突破50億美元，年復合增長率達12%。國內企業通過加大研發投入，已在全蝕刻產品領域?qū)崿F(xiàn)國產化，并在半蝕刻產品領域取得突破，未來有望進一步擴大市場份額。

化學蝕刻加工以其精密性、靈活性與經濟性，重新定義了梳形電極針精密零部件的制造標準。從材料準備到圖案制作、蝕刻、再到后處理，每一個環節都需要嚴格控制，才能確保最終產品達到所需的質量標準。隨著技術的不斷發展，化學蝕刻加工的應用領域?qū)⒏訌V泛，對產品精度和效率的要求也將不斷提升。選擇專業的化學蝕刻解決方案，就是為梳形電極針精密零部件制造筑牢品質防線，搶占技術競爭的制高點。
