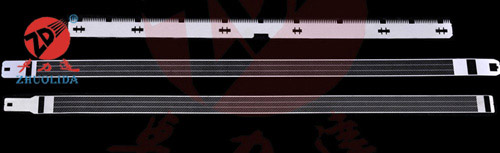

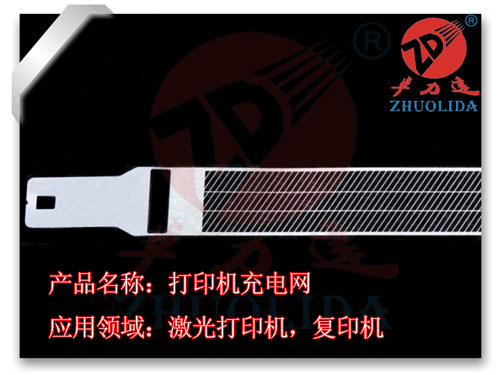

打印機充電鋼網蝕刻加工的核心優勢

1. 高精度與高可靠性

蝕刻工藝通過精確控制蝕刻速率與側壁垂直度，使充電鋼網能夠深入0.2mm間距的BGA芯片焊盤，實現亞微米級定位。在晶圓測試階段，高密度充電鋼網陣列通過蝕刻加工集成數千支引腳，可同時對晶圓上數百個芯片裸片進行并行測試，將檢測誤差率嚴格控制在0.005%以下，為芯片良品率提供堅實保障。某型號工業打印機充電鋼網采用蝕刻工藝后，設備連續運行時間從5000小時延長至8000小時，維護成本降低40%。

2. 復雜結構加工能力

針對3D堆疊芯片的測試需求，蝕刻工藝可制造出Z軸高度差達0.3mm的異形充電鋼網。例如，某型系統級封裝（SiP）充電鋼網，通過分級蝕刻工藝集成多層導電層與絕緣層，使鋼網能夠同時連接多個芯片，解決傳統引線框架無法觸及深層電路的問題。此外，蝕刻工藝可加工最小線寬0.02mm的密集微孔，滿足高頻通信需求。某企業開發的微型充電鋼網，孔徑僅0.015mm，成功應用于手機主板測試，推動設備小型化進程。

3. 高效率與低成本優勢

蝕刻工藝采用無模具制造模式，新品開發周期從傳統工藝的2-3個月縮短至3天，顯著降低研發成本。以年產量100萬片充電鋼網計算，蝕刻工藝使單片綜合成本降低至沖壓工藝的45%，且良品率提升至99.8%。此外，蝕刻工藝省去了沖壓所需的磨具費用，首次投資費用降低至沖制模具費用的1%-2%。某企業通過優化蝕刻液循環系統，使廢液回收率達95%以上，單片生產用水量減少75%，碳排放降低60%，符合全球環保趨勢。

4. 工藝兼容性與集成性

蝕刻工藝可與光刻、蒸發、濺射等工藝無縫銜接，實現充電鋼網的多層結構與多功能性。例如，在5G高頻充電鋼網制造中，蝕刻工藝與原子層沉積（ALD）技術結合，在鋼網表面形成0.005μm厚的氮化鉭阻抗匹配層，使鋼網工作頻率提升至15GHz，同時將插入損耗降低至0.15dB/cm。此外，蝕刻工藝可集成鍍鎳、鍍金等表面處理，提升鋼網的耐腐蝕性與導電性。某企業開發的智能充電鋼網，通過嵌入溫度傳感器，實現墨粉輸送量的動態調節，使打印效率提升20%。

5. 綠色制造與可持續發展

現代蝕刻工藝采用封閉式溶液循環系統，通過添加絡合劑，可將重金屬離子濃度降低至排放標準的1/20。某生產線實測數據顯示，單片充電鋼網生產用水量較沖壓工藝減少75%，碳排放降低60%。此外，蝕刻工藝支持薄型化設計，某企業開發的0.03mm超薄充電鋼網，材料用量減少60%，同時保持原有強度，推動行業向輕量化方向發展。

應用前景與市場趨勢

隨著5G通信、人工智能、新能源汽車等產業的快速發展，對高精度打印機充電鋼網的需求持續增長。預計到2026年，全球蝕刻充電鋼網市場規模將突破50億美元，年復合增長率達12%。國內企業通過加大研發投入，已在全蝕刻產品領域實現國產化，并在半蝕刻產品領域取得突破，未來有望進一步擴大市場份額。

蝕刻加工以其精密性、靈活性與經濟性，重新定義了打印機充電鋼網的制造標準。從材料準備到圖案制作、蝕刻、再到后處理，每一個環節都需要嚴格控制，才能確保最終產品達到所需的質量標準。隨著技術的不斷發展，蝕刻加工的應用領域將更加廣泛，對產品精度和效率的要求也將不斷提升。選擇專業的蝕刻解決方案，就是為打印機充電鋼網制造筑牢品質防線，搶占技術競爭的制高點。
