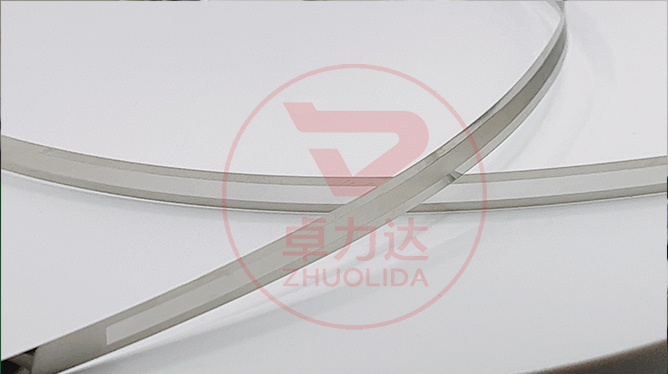

蝕刻加工不銹鋼帶作為精密制造領域的關鍵工藝，通過化學或電化學方法在0.02mm至2mm厚的不銹鋼帶表面實現微米級圖案加工，廣泛應用于電子、醫療、新能源等領域。隨著制造業對材料輕量化、功能集成化的需求提升，蝕刻加工不銹鋼帶技術正朝著更高精度、更環保的方向發展。本文將系統解析蝕刻加工不銹鋼帶的完整流程，并結合典型應用案例探討其產業價值。
蝕刻加工不銹鋼帶的核心流程
蝕刻加工不銹鋼帶的工藝鏈涵蓋材料預處理、圖形轉移、蝕刻加工及后處理四大環節，每個環節的精度控制直接影響最終產品質量。
1. 材料預處理
預處理是確保蝕刻精度的關鍵步驟。首先，采用堿性脫脂劑在60-80℃下清洗不銹鋼帶表面，去除油污、氧化層等雜質，使表面油污殘留量≤0.8mg/m2。隨后，通過電解酸洗活化（10%硫酸溶液，電流密度3-5A/dm2）提升表面能，部分蝕刻加工不銹鋼帶廠引入真空等離子處理技術，將表面能提升至75mN/m以上，增強抗蝕劑附著力。最后，經三級純水漂洗使表面粗糙度≤Ra 0.3μm，為后續工藝奠定基礎。
2. 圖形轉移
圖形轉移環節需實現微米級精度控制。主流工藝包括光刻法與噴墨掩模技術：
光刻法：輥涂5-20μm厚光刻膠，采用405nm激光直寫設備（分辨率8000dpi）形成最小10μm線寬圖形，邊緣公差±1.5μm。
噴墨掩模：納米級抗蝕墨水直接打印復雜圖案，6小時內完成原型制作，適用于小批量定制化生產。部分蝕刻加工不銹鋼帶廠通過納米壓印輔助蝕刻技術，將特征尺寸精度突破至±0.8μm，滿足高精度需求。
3. 蝕刻加工
蝕刻環節的核心在于參數控制與設備精度。化學蝕刻采用三氯化鐵基溶液（濃度28%-35%），在恒溫噴淋系統（25±0.3℃）中實現雙面同步蝕刻。智能控制系統通過pH值與電導率實時監控，將蝕刻速率穩定在0.02-0.12mm/min，深度公差控制在±2.5%以內，側蝕比≤1:0.07，滿足微孔濾網加工需求。電化學蝕刻則通過直流脈沖電源（電壓5-12V，脈寬50-200ms）實現梯度深度控制（0.03mm/0.1mm/0.25mm），孔徑公差±0.8μm，深寬比突破1:20，適用于醫療植入物微孔結構加工。
4. 后處理
后處理環節包括脫膜、清洗與表面處理：
脫膜：使用環保水性剝離劑，配套四級逆流漂洗實現85%廢水再生。
清洗：高精度CCD視覺檢測系統識別8μm級缺陷，自動修正工藝參數，確保批量化良品率達98.8%以上。
表面處理：通過鈍化（硝酸或檸檬酸處理）增強耐腐蝕性，或采用PVD真空鍍膜工藝生成寶石藍、玫瑰金等彩色涂層，拓展裝飾應用場景。
蝕刻加工不銹鋼帶廠的技術優勢
蝕刻加工不銹鋼帶廠的核心競爭力體現在設備精度、工藝創新與環保能力三方面：
設備精度：部分蝕刻加工不銹鋼帶廠配備18米級全自動卷對卷生產線，支持0.02-1.0mm厚不銹鋼帶材加工，日產能超5000㎡。
工藝創新：通過數字孿生技術實時仿真電場分布，優化參數效率提升50%；微孔陣列加工能力達φ5μm孔徑，深寬比1:15。
環保能力：閉環式廢液處理實現金屬離子回收率≥90%，等離子體凈化裝置使VOCs排放降低85%，酸霧抑制技術將工作環境腐蝕物濃度控制在0.5mg/m3以下。
典型應用案例
案例一：新能源裝備——燃料電池雙極板
某新能源企業采用蝕刻加工不銹鋼帶技術生產燃料電池鈦雙極板，通過電化學蝕刻實現流道深寬比1:1.5，粗糙度Ra≤0.4μm。相比傳統機械加工，材料利用率從65%提升至92%，單片生產成本降低40%，產品通過IATF 16949認證，成功進入國際主流供應鏈。
案例二：醫療器械——骨科植入物
某醫療企業利用梯度深度控制技術（0.05mm/0.15mm/0.25mm）在鈦合金植入物表面加工微孔結構（孔徑50-500μm可控），骨整合效率提升30%。蝕刻加工不銹鋼帶廠通過納米壓印輔助蝕刻技術，將特征尺寸精度控制在±0.8μm以內，滿足航空航天級微孔濾網加工要求。
案例三：消費電子——電磁屏蔽罩
某消費電子企業采用蝕刻加工不銹鋼帶技術生產電磁屏蔽罩柵格，最小線寬達15μm，側蝕比1:0.05，滿足5G高頻器件對超精細線路的嚴苛要求。通過卷對卷生產線實現連續加工，單位成本較傳統工藝降低50%，產品良率提升至99%。
行業發展趨勢
未來，蝕刻加工不銹鋼帶技術將向三大方向突破：
超精度升級：2026年實現5nm線寬電子束蝕刻技術產業化，滿足量子器件等戰略領域需求。
智能化改造：構建全流程數字孿生控制系統，通過5G+工業互聯網實現無人化管控。
綠色制造認證：全面推行ISO 14046水足跡標準，研發零含氰工藝，減少重金屬污染排放。
蝕刻加工不銹鋼帶技術通過精密控制、智能化與環保創新的融合，已成為高端制造業的核心支撐。從新能源裝備到醫療植入物，從消費電子到航空航天，蝕刻加工不銹鋼帶廠正以技術突破推動產業升級。隨著超精度、智能化與綠色化趨勢的深化，該領域將持續為全球制造業的高質量發展注入新動能。
