在半導體制造領域，純鎳進氣膜片與出氣膜片作為關鍵流體控制部件，其加工精度直接影響設備性能與穩定性。電鑄加工技術憑借微米級復制能力、均勻壁厚控制及無應力成型特性，成為制造此類高精度膜片的核心工藝。本文系統闡述純鎳進氣膜片、純鎳出氣膜片的電鑄加工流程，并分析其在半導體領域的典型應用場景。

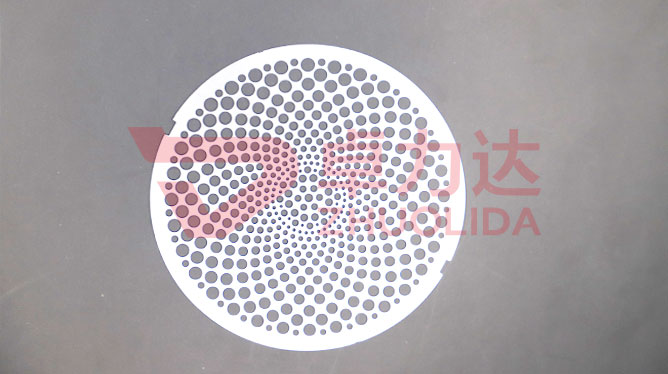

純鎳進氣膜片電鑄加工流程
純鎳進氣膜片的電鑄加工需經歷原模制備、前處理、電沉積、后處理四大核心環節：
原模設計與制備
原模采用不銹鋼或低熔點合金材料，通過精密數控加工或光刻技術制備。進氣膜片需滿足微米級孔徑分布與復雜曲面結構要求，原模表面粗糙度需控制在Ra≤0.05μm，以確保電鑄層均勻性。
前處理工藝
金屬原模經超聲波清洗去除油污后，采用鉻酸鈍化處理形成隔離層，防止電鑄層與原模粘連。非金屬原模（如光敏樹脂）需通過化學鍍鎳或真空鍍膜實現表面導電化，導電層厚度控制在1-2μm。
電沉積過程
以氨基磺酸鎳為主鹽，配制濃度380-420g/L的電鑄液，添加糖精鈉作為應力消除劑。采用脈沖電源控制電流密度，進氣膜片邊緣區域電流密度設定為6A/dm2，中心區域降至4A/dm2，通過陰極移動裝置（頻率20次/min）消除濃差極化。電鑄溫度維持在50±1℃，沉積速率達15μm/h，總厚度控制在80-120μm。
后處理與脫模
電鑄完成后，采用熱膨脹差法脫模：將原模與電鑄層加熱至120℃，利用不銹鋼與鎳的熱膨脹系數差異實現分離。脫模后進行機械拋光，使表面粗糙度達到Ra≤0.08μm，并通過真空熱處理（300℃/2h）消除內應力。
純鎳出氣膜片電鑄加工流程
出氣膜片因需承受更高壓力，其電鑄工藝在材料選擇與參數控制上更為嚴苛：
原模優化設計
采用LIGA技術制備微結構原模，通過同步輻射X射線光刻在PMMA基板上形成高深寬比（>100:1）的微孔陣列，孔徑精度±0.5μm，為出氣膜片提供精密型腔。
復合電鑄液配方
在氨基磺酸鎳體系中加入0.3g/L鈷離子，形成Ni-Co合金電鑄層，顯微硬度提升至280HV，抗疲勞性能較純鎳提高40%。添加十二烷基硫酸鈉作為潤濕劑，降低孔隙率至<1%。
分層電鑄工藝
針對出氣膜片0.5mm總厚度要求，采用分段沉積策略：首層以2A/dm2沉積40μm基礎層，確保與原模貼合度；中層提升至8A/dm2快速增厚；末層降至3A/dm2進行表面精修。每層沉積后實施10min超聲波攪拌，避免枝晶生長。
精密脫模與加固
脫模后立即在膜片背面電鑄200μm銅支撐層，采用反向脈沖電流（占空比30%）減少界面應力。通過激光焊接技術將銅支撐層與鈦合金框架連接，形成整體式出氣膜片組件。
膜片電鑄加工技術優勢
幾何精度保障
電鑄工藝可實現微米級特征復現，進氣膜片流道寬度誤差控制在±1μm以內，出氣膜片微孔圓度偏差<0.3μm，滿足半導體設備對流體控制的嚴苛要求。
材料性能優化
通過合金化與熱處理工藝，電鑄鎳基膜片抗拉強度達650MPa，延伸率12%，在-40℃至200℃溫域內保持尺寸穩定性，適應半導體制造極端工況。
批量一致性提升
同一原?？芍貜褪褂?/span>200次以上，出氣膜片批次間厚度偏差<3μm，確保半導體設備大規模生產時的性能均一性。
應用領域分析
半導體蝕刻設備
純鎳進氣膜片用于氯基蝕刻氣體分配系統，其0.1μm級孔徑精度可實現氣體流量均勻性±1.5%，顯著提升晶圓蝕刻均勻性。
真空鍍膜設備
出氣膜片作為真空腔體壓力控制核心部件，Ni-Co合金電鑄層在10??Pa真空環境下保持氣密性，泄漏率<1×10?12Pa·m3/s。
晶圓傳輸系統
電鑄純鎳膜片應用于機械手真空吸盤，0.05mm超薄結構結合0.2μm表面粗糙度，實現晶圓無損傷抓取，破損率降低至0.001%以下。
光刻機光源系統
進氣膜片用于極紫外（EUV）光刻機氣體凈化模塊，其99.999%純鎳材質有效抑制金屬污染，保障13.5nm波長光源傳輸效率。
化學機械拋光（CMP）設備
出氣膜片作為拋光液分布器關鍵部件，微孔陣列結構確保拋光液流速均勻性±2%，顯著提升晶圓表面粗糙度一致性。
膜片電鑄加工技術通過精密原模設計、復合電鑄液體系與分層沉積工藝，實現了純鎳進氣膜片與出氣膜片的超精密制造。該技術在半導體設備流體控制、真空系統、晶圓處理等核心領域展現出不可替代性，隨著5nm及以下制程對設備精度要求的提升，電鑄加工將成為高端半導體零部件制造的主流技術路徑。未來，隨著智能參數控制系統與原位檢測技術的融合，膜片電鑄加工將向亞微米級精度與零缺陷制造方向持續突破。
