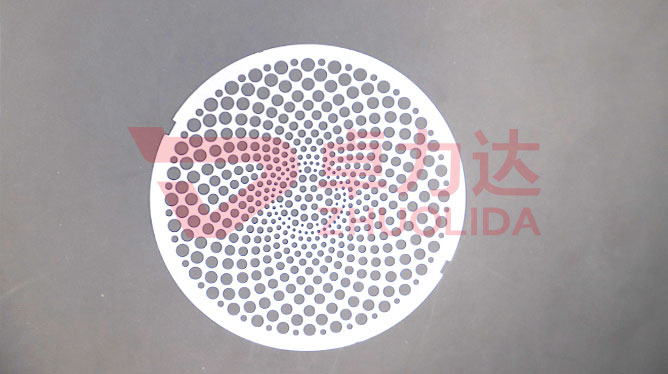

一、精密蝕刻加工廠家的核心工藝流程
精密蝕刻加工是一種基于化學或物理作用的高精度材料去除技術，通過選擇性蝕刻實現微米級甚至納米級結構制造。精密蝕刻加工廠家的工藝流程涵蓋材料預處理、圖形轉移、蝕刻成型及后處理四大核心環節，每個環節均需精密控制以確保加工質量。
1. 材料預處理：奠定加工基礎
材料選擇直接影響蝕刻效果，精密蝕刻廠家通常選用不銹鋼、銅、鋁、鈦等金屬及合金，或陶瓷、光敏薄膜等非金屬材料。預處理流程包括：
脫脂清洗：
采用丙酮或酒精浸泡去除表面油脂，配合堿性清洗劑（pH 12-13）在80℃下超聲震蕩10分鐘剝離氧化層。
微蝕活化：
使用稀硫酸或過硫酸銨溶液刻蝕表面0.5-1μm，提升光刻膠附著力至1級標準，確保接觸角<15°、表面粗糙度Ra<0.1μm。
2. 圖形轉移：實現微米級精度
圖形轉移是精密蝕刻加工的關鍵步驟，精密蝕刻廠家通過光刻或激光技術實現微米級圖案定義：
光刻技術：
在千級潔凈車間內，通過旋涂法或貼膜技術形成5-50μm厚光刻膠層，膜厚均勻性偏差≤±3%。采用365nm紫外光源配合真空接觸式曝光機，實現0.5μm線寬分辨率，6點定位系統保證套刻精度±1.5μm。顯影環節使用碳酸鈉基顯影液動態噴淋，時間控制精度達±0.5秒。
激光直寫：
利用飛秒激光在材料表面直接雕刻微結構，適用于復雜三維圖形加工，如微流控芯片通道。
3. 蝕刻成型：控制化學反應與物理作用
蝕刻工藝分為濕法與干法兩大路徑，精密蝕刻加工廠根據材料特性與加工需求選擇：
濕法蝕刻：
通過化學溶液（如FeCl?蝕刻銅、NaOH/H?O?復合液蝕刻鋁）實現選擇性溶解。采用噴淋系統控制蝕刻速率0.5-5μm/min，側蝕比控制在1:0.8以下。溫度控制系統采用PID算法，槽溫波動≤±0.3℃，確保批量加工一致性。
干法蝕刻：
利用電感耦合等離子體（ICP）設備，結合Cl?/Ar混合氣體實現各向異性刻蝕，側壁傾角達89°，納米級刻蝕速率0.1μm/min。該技術已在5G射頻濾波器制造中實現深寬比30:1的微盲孔加工。
4. 后處理：提升產品性能
蝕刻完成后需進行多道后處理工序：
脫膠清洗：
采用高溫強堿溶液（80℃/10%NaOH）溶解殘留光刻膠，輔以超聲波空化效應提高潔凈度。
表面強化：
通過微弧氧化在鋁材表面生成20μm陶瓷層，硬度提升至HV1200；或化學鍍鎳形成3-5μm均勻鍍層，方阻≤0.1Ω/sq。
質量檢測：
配置全自動AOI系統，基于深度學習算法識別0.02mm級缺陷，配合白光干涉儀測量蝕刻深度誤差±0.5μm。
二、精密蝕刻加工廠家的技術優勢
精密蝕刻加工廠家的核心競爭力體現在以下方面：
高精度控制：可加工5μm以下微孔、窄縫，線寬公差±0.5μm，側壁垂直度≥88°。
復雜結構制造：支持多層級、三維結構加工，如集成電路引線框架、微流控芯片。
無應力加工：避免機械沖壓導致的材料變形，適合0.01-0.5mm超薄材料加工。
批量一致性：單次處理數百片，良品率>95%，滿足晶圓級大規模制造需求。
三、精密蝕刻加工的應用領域
精密蝕刻加工已滲透至多個高技術領域，成為推動產業升級的關鍵工藝。
1. 半導體與微電子
集成電路制造：蝕刻技術用于制造導線、通孔（Via）和溝槽，線寬精度達0.1μm。
晶圓級封裝：通過蝕刻開窗實現芯片與基板的互連，傳輸損耗<0.15dB/cm。
柔性電路板（FPC）：蝕刻加工0.03mm銅箔，滿足5G手機LCP天線模組需求。
2. 生物醫療
植入式器械：蝕刻制造血管支架表面微結構，促進內皮細胞生長；手術刀片蝕刻微齒結構提升切割精度。
微流控芯片：通過干法蝕刻加工微通道、泵和閥門，用于血液分析、藥物篩選。
3. 光學與光電子
衍射光柵：蝕刻加工周期性微結構，實現光波分束與聚焦。
光纖連接器：通過濕法蝕刻控制端面粗糙度Ra<0.05μm，降低插入損耗。
4. 新能源與環保
燃料電池雙極板：蝕刻加工流道模具，深寬比達20:1，提升能源轉換效率。
水處理膜：通過蝕刻制造0.02mm超薄金屬濾網，開孔率>85%。
5. 航空航天與汽車
航空發動機噴嘴：蝕刻加工孔徑50μm燃油孔，提升燃燒效率。
汽車傳感器：蝕刻制造微機械壓力傳感器、微流量傳感器，響應時間<1ms。
四、精密蝕刻加工的未來趨勢
隨著5G、人工智能、物聯網等技術的發展，精密蝕刻加工正朝以下方向演進：
原子級精度：原子層蝕刻（ALE）技術實現單原子層去除，滿足量子計算芯片需求。
復合工藝融合：將蝕刻與3D打印、電鑄結合，制造異形件與功能梯度材料。
智能化控制：引入數字孿生技術，通過AI實時監測蝕刻速率并調整參數，減少人工干預。
綠色制造：研發可循環蝕刻體系，如銅蝕刻液再生系統將材料利用率從65%提升至92%。
精密蝕刻加工廠家的工藝流程融合了材料科學、化學工程與精密控制的最新成果，其高精度、無應力、復雜結構制造能力，使其成為半導體、生物醫療、新能源等領域的核心工藝。隨著技術的不斷突破，精密蝕刻加工將進一步推動產業向微型化、高性能化方向發展，為全球制造業升級提供關鍵支撐。
