鉬蝕刻加工是以化學或電化學手段對鉬及其合金進行精密微結構制造的關鍵工藝。作為一種高熔點、高耐蝕性的稀有金屬，鉬在微電子、航空航天、醫療等領域具有不可替代性。以下從技術流程、工藝特點及行業發展趨勢進行全面闡述。
一、鉬蝕刻加工核心流程
1. 材料預處理與清洗
選用高純度鉬板材（如TZM或Mo-Re合金）進行裁切，通過自動化設備保障尺寸精度。材料表面需經多級清洗：首先用丙酮溶解有機污染物，隨后酒精超聲振蕩剝離微粒，最終以去離子水徹底清除殘留物。此階段直接決定蝕刻成品率，微小污漬可能引發蝕刻不均或圖形畸變。
2. 光刻圖形轉移
在千級潔凈環境中均勻涂覆光敏膠，通過精密勻膠機將膠層厚度控制在5-25μm。前烘工藝（90-110℃/15-30分鐘）增強膠膜附著力后，采用紫外光刻機完成圖形曝光。當前先進廠家已實現2μm線寬的圖形分辨率，結合自動對準系統確保套刻精度≤±1μm。顯影后通過堅膜處理形成具備高耐蝕性的抗蝕層。
3. 蝕刻工藝實施
核心環節分為濕法化學蝕刻與干法等離子蝕刻兩類：
濕法蝕刻：采用定制混合溶液，如硝酸/氫氟酸體系或NaOH/H?O?堿性溶液，溫度控制在50-65℃。動態噴淋系統可加速蝕刻液更新，配合超聲波震蕩使反應速率提升30%以上。該工藝適用于≥10μm線寬的結構加工，具有成本低、批量穩定的特點。
干法蝕刻：通過Cl?/Ar等離子體實現各向異性刻蝕，側壁角度可達85-89°。采用ICP（電感耦合等離子體）源與RF偏壓協同控制，實現5:1以上的高深寬比結構，適用于MEMS器件等納米級圖形加工。
4. 后處理與質檢

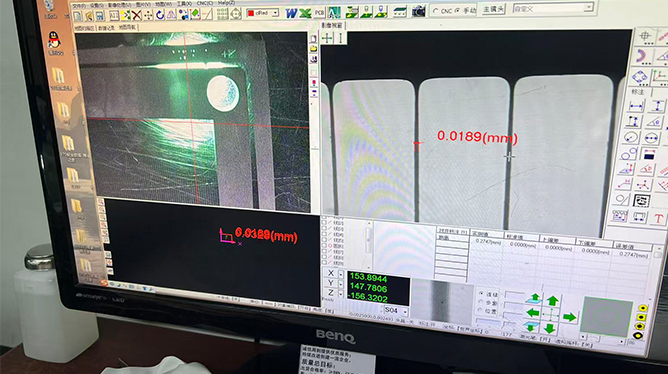

蝕刻完成后用強堿溶液（如10%NaOH）剝離光刻膠，再經稀鹽酸或氨水清洗去除金屬氧化物。部分高端應用需增加PVD鍍膜或陽極氧化處理提升表面性能。采用自動光學檢測（AOI）與CCD影像測量系統進行100%全檢，確保尺寸公差≤±0.01mm，關鍵部位粗糙度Ra＜0.1μm。
二、關鍵技術突破方向
鉬的高化學穩定性帶來兩大挑戰：一是常規蝕刻液難以有效反應，需開發含氟化物或絡合劑的增強型配方；二是側壁粗糙度控制。業界通過引入乙二胺四乙酸二鈉等緩蝕劑，在硝酸體系中實現蝕刻速率與表面光潔度的平衡。部分企業采用復合蝕刻技術，先濕法快速開窗，再用干法精修側壁，綜合成本降低40%。
智能化生產已成為行業趨勢，數字化中控系統實時監控蝕刻槽的pH值（精度±0.1）、溫度（±0.5℃）及流速，AI算法自動補償工藝參數漂移。在線濃度分析儀每15秒更新蝕刻液成分?jǐn)?shù)據，相比傳統人工滴定方式，良品率提升至99.3%以上。
三、應用場景拓展
在半導體制造中，鉬蝕刻用于3D NAND存儲器的字線層加工，通過多步刻蝕實現50:1的超高深寬比結構。航空航天領域依托該工藝制作渦輪葉片氣膜冷卻孔，孔徑精度達0.05mm，高溫疲勞壽命提升3倍。柔性顯示面板行業則利用鉬的導電特性，蝕刻出線寬3μm的透明電極網格，透光率超過85%。
醫療微創器械的顯影環制造要求蝕刻深度誤差≤±2%，特殊表面處理使其在X射線下保持清晰顯影。5G射頻器件中的鉬諧振腔通過電化學蝕刻形成梯形側壁，有效降低信號傳輸損耗。新興的量子計算領域更需亞微米級三維鉬結構，推動著原子層刻蝕（ALE）技術的快速發展。
四、產業生態與技術壁壘
領先的蝕刻加工企業已形成從材料改性到終端檢測的全鏈條能力：通過真空退火處理消除鉬片內應力，使后續蝕刻變形率＜0.05%；開發專用光刻膠解決鉬表面低附著力難題；建立腐蝕數據庫覆蓋0.1-5mm/min的20種速率組合。核心設備如全自動卷對卷蝕刻線，可實現1200mm×600mm大板幅連續加工，單片處理時間縮短至35分鐘。
該領域技術壁壘體現在三個方面：一是特殊合金的蝕刻液配方研發周期長達2-3年；二是精密掩膜制作需納米壓印與電子束光刻結合；三是純水系統需達到18MΩ·cm以上電阻率標準。目前國內企業通過垂直整合模式，將加工精度從±0.05mm提升至±0.008mm，達到國際先進水平。
隨著第三代半導體、氫能源電池等新興產業崛起，鉬蝕刻技術將持續向超厚材料（＞3mm）加工、復合結構一體化成型等方向突破。環保型蝕刻液的研發提速，推動著金屬回收率從68%提升至92%。在智能制造與新材料雙重驅動下，鉬蝕刻加工正成為高端制造的基石工藝之一。
