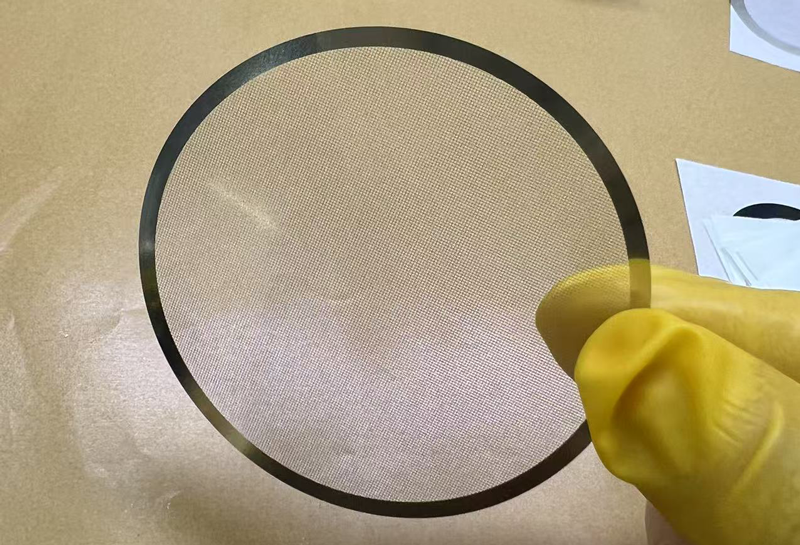

在霧化片微孔加工中，蝕刻工藝（光化學蝕刻或電化學蝕刻）因其獨特的優勢成為主流選擇之一，尤其適合高精度、復雜微孔結構的批量生產。以下是選擇霧化片微孔蝕刻加工
工藝的核心原因及與其他工藝的對比分析：
1. 蝕刻工藝的核心優勢
(1) 高精度與復雜結構兼容性
霧化片微孔加工尺寸控制：蝕刻可實現 3–50μm 的孔徑加工，且能形成錐形孔、異形孔等復雜結構（如入口大、出口小的階梯孔），優化液體流動和霧化效率。
無機械應力：相比激光或機械鉆孔，蝕刻屬于非接觸加工，避免材料變形或微裂紋，保持霧化片的固有機械性能（如振動一致性）。
(2) 批量生產與經濟性
霧化片微孔加工并行加工：通過光刻掩膜可一次性在整張金屬箔上加工數百萬個微孔，適合大規模生產（如電子煙霧化片需求可達百萬片/月）。
低成本模具：光刻掩模成本遠低于精密機械鉆孔或激光掃描的工時成本。
(3) 材料適用性廣
多種金屬兼容：鎳、銅、不銹鋼等均可通過蝕刻加工，滿足不同場景需求（如鎳基霧化片耐腐蝕，銅基導熱性好）。
薄片加工優勢：尤其適合 50–200μm 厚度的金屬箔，蝕刻可避免沖壓導致的邊緣翹曲。
2. 與其他霧化片微孔加工工藝的對比
工藝 | 蝕刻 | 激光鉆孔 | 電鑄成型 | 機械沖壓 |
精度(μm) | 3–50（可更小） | 10–100（熱影響區大） | 1–20（依賴模具） | ≥50（邊緣毛刺） |
孔型設計 | 任意形狀（錐形、陣列） | 圓形/簡單異形 | 依賴模具，可復雜 | 簡單圓形/方形 |
生產效率 | 極高（批量并行） | 中低（逐孔加工） | 高（但模具制作慢） | 高（但精度低） |
成本 | 低（掩模+化學液） | 高（設備能耗、維護） | 中高（模具成本） | 低（但工具磨損快） |
材料限制 | 導電/非導電金屬 | 幾乎所有材料 | 僅限電鑄金屬（如鎳） | 延展性好的金屬 |
3. 霧化片微孔蝕刻加工工藝的典型流程（以鎳霧化片為例）
清洗與涂膠：金屬箔表面清潔后涂覆光刻膠（如正性膠）。
曝光與顯影：通過掩膜板紫外曝光，顯影后形成微孔圖案。
蝕刻：化學蝕刻液（如FeCl?溶液）溶解未保護區域，控制時間與溫度以調節孔徑和錐度。
去膠與后處理：去除殘留光刻膠，可能增加疏水涂層（如PTFE）。
4. 霧化片微孔蝕刻加工的局限性及應對措施
側蝕問題（Undercut）：蝕刻液可能橫向腐蝕，導致實際孔徑＞設計值。
解決方案：優化蝕刻液配方（如添加抑制劑）、采用間歇式蝕刻（Pulse Etching）。
環保壓力：化學廢液需處理（如中和、回收金屬離子）。
趨勢：開發綠色蝕刻劑（如基于檸檬酸的環保配方）。
5. 為什么電鑄霧化片仍需結合蝕刻？
即使電鑄工藝可直接成型微孔，但高端霧化片常采用“電鑄+蝕刻”復合工藝：
電鑄后修整：電鑄孔邊緣可能殘留毛刺，通過輕微蝕刻提高表面光潔度。
二次加工：在電鑄基底上蝕刻更復雜的次級結構（如導流槽）。
結論
霧化片微孔蝕刻加工工藝因其高精度、低成本、批量生產能力，成為霧化片微孔加工的首選，尤其適合對孔型一致性和生產效率要求嚴苛的場景（如醫療霧化器）。未來隨著掩模技術和環保蝕刻劑的發展，其優勢將進一步擴大。但對于納米級孔徑（＜1μm）或超高頻振動需求，可能需要結合激光或離子束工藝。
